Trys pagrindiniaipūtimo formavimo mašinų tipaiyra ekstruzinis formavimas pūtimu (EBM), liejimas įpurškimu pūtimu (IBM) ir įpurškiamasis pūtimas (ISBM). EBM apima plačiausią asortimentą – nuo mažų butelių iki 2000 litrų talpos bakų – ir dalijasi į ištisines mašinas smulkioms dalims ir akumuliatorines mašinas didelėms. IBM gamina mažus butelius su tiksliu kakliuku. ISBM gamina skaidrius PET butelius. Jūsų gaminys nustato tipą. Raskite jį toliau esančioje lentelėje.
Kiekvienas tuščiaviduris plastikinis gaminys pagamintas iš vienos iš trijų mašinų šeimų. Pasirinkite tinkamą, ir jūsų linija tęsis ne vienerius metus. Išsirinkite netinkamą ir joks nustatymas jūsų neišgelbės.
Pirkėjai dažnai mus pasiekia po kelias savaites trukusių painių tyrimų. Daugumoje straipsnių išvardyti trys tipai, kiekvienas aprašomas dviem sakiniais ir baigiamas. Niekas nepaaiškina potipių – o didelių konteinerių atveju tikrasis sprendimas yra potipis.
Šis vadovas tai ištaiso. We build extrusion blow molding machines, so we know that family from the inside. For the other two types, we tell you what they do well and when to look elsewhere — including away from us.
Trys pagrindiniai tipai iš pirmo žvilgsnio
| EBM | IBM | ISBM | |
|---|---|---|---|
| Kaip tai veikia | Išspaudžia vamzdelį (parison), išpučia jį į formą | Įpurškia ruošinį, tada jį pučia | Įpurškia PET ruošinį, ištempia ir pučia |
| Dydžių diapazonas | Plačiausias – maži buteliai iki 2000 L talpos | Mažas - paprastai iki 1 l | Nuo mažo iki vidutinio – vandens ir gėrimų buteliai |
| Parašo stiprumas | Didelės detalės, rankenos, daugiasluoksnės sienos | Tikslūs kakliukai, be apdailos likučių | Skaidrūs, stiprūs, lengvi PET buteliai |
| Tipiškos medžiagos | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipiški produktai | Jerry skardinės, būgnai, IBC bakai, kuro bakai, žaislai | Tablečių buteliukai, kosmetikos stiklainiai, lašintuvai | Vandens, sodos, sulčių, maistinio aliejaus buteliai |
Ekstruzinis formavimas pūtimu (EBM)
Ekstruzijos pūtimo formavimo mašina išlydo plastiką, stumia jį per štampą kaip tuščiavidurį vamzdelį, vadinamą parisonu, tada uždaro formą aplink vamzdelį ir pripučia jį oru. Plastikas įgauna formos formą, atvėsta ir išstumiamas.
EBM apima daugiau produktų nei kiti du tipai kartu. Jis tvarko rankenas (įmontuotas ant džemperių skardinių), daugiasluoksnes sienas ir dydžius, kurių nepasiekia kitas procesas. Jis taip pat naudoja pigiausius įrankius iš trijų panašių dalių.
Šeima skyla į dvi šakas, ir šis susiskaldymas yra svarbesnis nei dauguma pirkėjų supranta. Mes juos išsamiai palyginomeakumuliatorius vs nuolatinis vadovas– štai trumpoji versija.

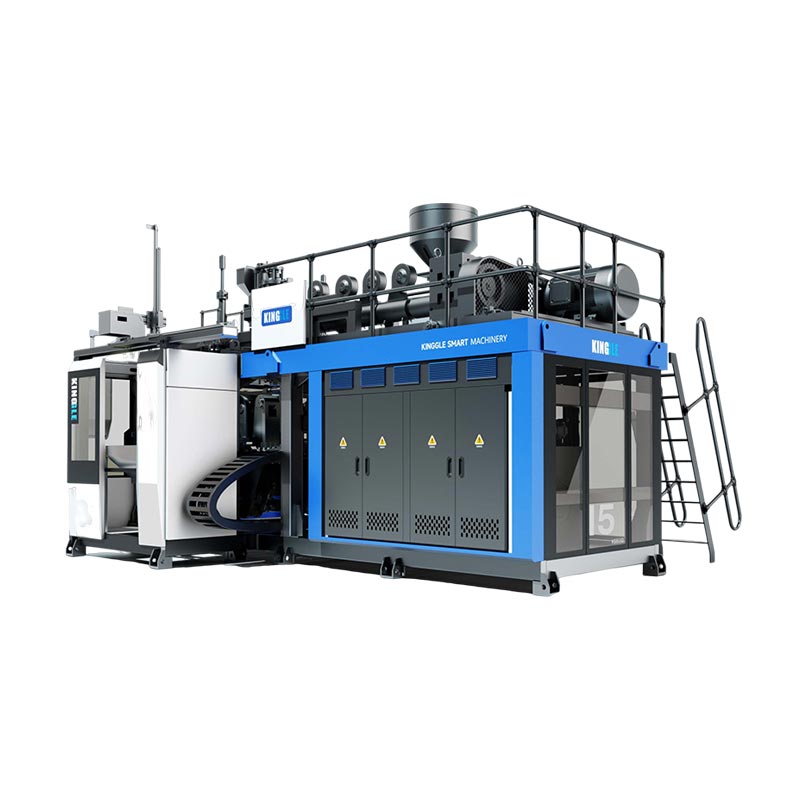

Nuolatinės ekstruzijos mašinos
Nepertraukiamos mašinos be perstojo išspaudžia gardą, o liejimo formos ima jį sugauti. Jie išsiskiria mažomis didelio tūrio talpyklomis – buteliais, kasdienėmis cheminėmis pakuotėmis, iki maždaug 15 litrų talpos skardinėmis.
Mūsų asortimente yra dvi versijos. Formavimo staklės apdoroja 2–15 l su užspaudimu nuo 40 iki 165 kN. Lenktos svirties mašinos padidina greitį ir 1–6 sluoksnių koekstruziją 5–30 l dalims. Naršykitenuolatinis mašinų diapazonasuž visą sudėtį.
Akumuliacinės (sandėliavimo galvutės) mašinos
Akumuliacinės mašinos surenka visą lydalo įkrovą į saugojimo cilindrą, tada vienu greitu šūviu jį iššauna. Toks greitis sudaro didelį sluoksnį, kol gravitacija neištempia ir suplonina. Didelės dalys neturi kito kelio.

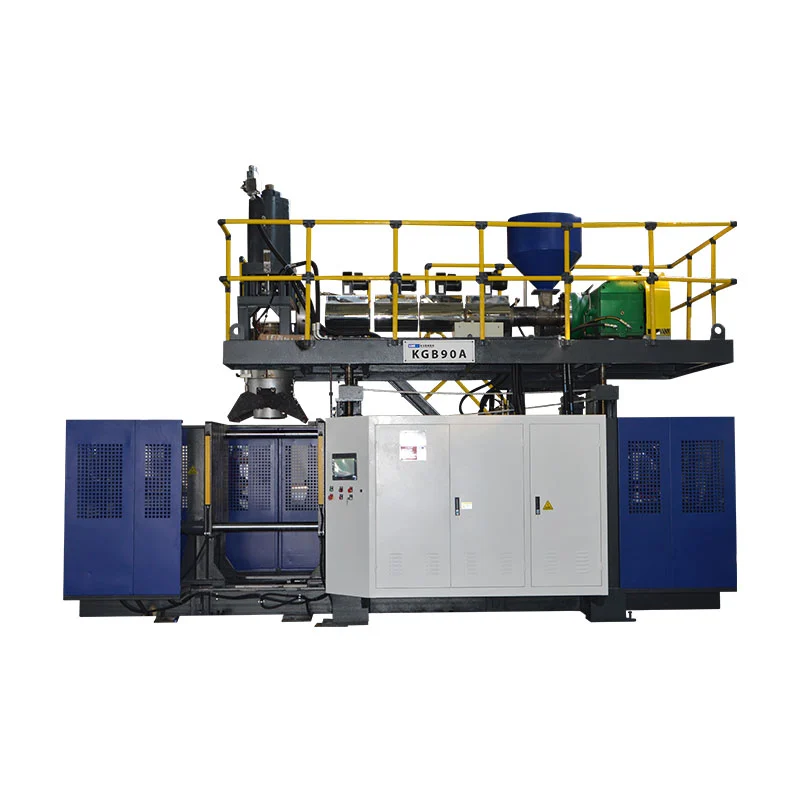

Realūs skaičiai rodo skalę. MūsųKGB80Agamina 30 l talpos statines su 215 kN užspaudimu ir 5 l akumuliatorių. Trijų cilindrųKGS1000L-IBCgamina 1000 l talpos IBC rezervuarus su 1000 kN spaustukais ir dvigubais 100 mm varžtais. Theakumuliatorių diapazonasviršija 2000 L talpos ir 1800 kN.
Įpurškimo pūtimo formavimas (IBM)
Įpurškimo pūtimo mašina vienoje mašinoje veikia dviem etapais. Pirma, jis įpurškia tvirtą ruošinį su užbaigtu kaklu. Tada jis perkelia karštą ruošinį į pūtimo stotį ir pripučia korpusą.
Atlygis yra tikslumas. Kaklas yra įpurškiamas, todėl sriegiai ir sandarinimo paviršiai pasiekia tikslius matmenis kiekvieną kartą. IBM taip pat negamina jokio nuplėšiamo laužo, nes niekas neapkarpoma.
Kompromisas yra dydis. IBM tinka mažoms talpykloms, paprastai iki vieno litro - tablečių buteliukams, kosmetikos indeliams, lašintuvams. Viskam, kas turi rankenėlę ar tikrą garsumą, perima EBM. Kinggle daugiausia dėmesio skiria EBM; jei jūsų produktas yra 100 ml farmacijos buteliukas, IBM specialistas jus aptarnaus geriau ir mes taip pasakysime.
Įpurškimo tempimo pūtimo formavimas (ISBM)
Įpurškimo tempimo pūtimo mašina gamina skaidrius PET butelius, iš kurių geriate. Jis šildo PET ruošinį, ištempia jį išilgai lazdele ir tuo pat metu pučia į išorę. Šis dviejų krypčių ruožas išlygina polimerų grandines.
Lygiavimas yra magija. Tai suteikia PET stiklinį skaidrumą, stiprumą ir lengvą svorį – sodos buteliukas išlaiko slėgį karbonizuodamas kelias dešimtis gramų.
ISBM veikia dviem sąrankomis. Vienpakopės mašinos formuoja ir išpučia ruošinį vienoje mašinoje, kuri tinka mažesnėms serijoms ir pritaikytoms formoms. Dviejų pakopų linijos perka arba formuoja ruošinius atskirai ir pučia dideliu greičiu – tai masinės gėrimų gamybos standartas. PET gėrimų darbas gyvena čia, o ne EBM.
Kokio tipo mašina gamina jūsų produktą?
Skaitytojai atvyksta su produktu, o ne su procesu. Taigi apverskite stalą. Kairėje raskite savo gaminį, o dešinėje perskaitykite įrenginio tipą.
| Jūsų produktas | Mašinos tipas | Kodėl |
|---|---|---|
| PET vandens / sodos butelis | ISBM | Ištempimas suteikia PET aiškumo ir stiprumo |
| Tablečių buteliukas, kosmetinis indelis | IBM | Tikslūs kakliukai, be apdailos likučių |
| Prausiklio/šampūno buteliukas | EBM – tęstinis | Greiti ciklai, rankenos, spalvos, vaizdo juostos |
| Džeris skardinė (1–15 l) | EBM – tęstinis | Integruotos rankenos, didelis našumas |
| Cheminis būgnas (30–250 l) | EBM — akumuliatorius | Sunkiajam parisoniui reikia saugomo šūvio |
| IBC bakas (1000 l) | EBM — akumuliatorinis, 3 cilindrų | Vienintelis kelias į tokio dydžio parapiją |
| Automobilio kuro bakas | EBM — akumuliatorinis, daugiasluoksnis | Šešių sluoksnių siena blokuoja kuro garus |
| Vandens bakas, baidarė, kelio užtvara | EBM — akumuliatorius | Žiūrėkite mūsųpūtimas vs rotacinis formavimaspalyginimas |
Dar viena šakutė stovi prieš visą tai. Jei jūsų dalis gali būti tvirta, o ne tuščiavidurė, perskaitykite mūsųformavimas pūtimu prieš liejimą įpurškimuivadovas pirmiausia.
Pirkimo svarstymai pagal tipą
Mašinos tipas nustato jūsų investicijos formą, o ne tik procesą. Pirkimų vadybininkai turėtų pasverti keturis veiksnius prieš prašydami citatos iš bet kurio pūtimo mašinų gamintojo.
Kainų struktūra.EBM sistemoje kainos skalės su konteinerio dydžiu, suspaudimo jėga, stočių ir sluoksnių skaičiumi. Butelių mašina ir IBC linija skiriasi dydžiu. Nė vienas sąžiningas tiekėjas nenurodo kainos prieš pamatęs jūsų dalį – kaina priklauso nuo mašinos modelio ir gamybos reikalavimų.
Energijos suvartojimas.Energijos svarstyklės su mašinos dydžiu. Mūsų kataloge pateikiami realūs vidurkiai: 12–18 kW 2 l mašinoje, 27–37 kW 30 l KGB80A, 110–150 kW IBC linijoje. Paklauskite kiekvieno tiekėjo to paties skaičiaus, tada palyginkite pagamintos dalies energiją, o ne valandą.
Pristatymo laikas ir po pardavimo.Didelės pagal užsakymą pagamintos mašinos pagaminamos ilgiau nei standartinės butelių mašinos. Paklauskite, kas montuoja mašiną, kas apmoko jūsų operatorius ir kaip greitai atsarginės dalys pristatomos į jūsų šalį. Mašina be atramos yra būsima vardinės lentelės problema.
Tiekėjo gylis.Paklauskite, kiek inžinierių dirba gamintojas ir kokių prekių ženklų komponentai yra mašinos viduje. „Kingle“ gamina naudojant „Mitsubishi PLC“, MOOG servo valdymą ir „OMRON“ bei „Schneider“ elektrinius įrenginius ir juos išvardija atvirai. Tiekėjas, slepiantis komponentų lapą, turi priežastį.
Trys klaidos, kurias daro pirmą kartą pirkėjai
Tipo pasirinkimas pagal kainą, o ne produktą.Pigesnė netinkamo tipo mašina nesudaro parduodamų dalių. Pirmiausia užrakinkite tipą. Dėl kainos derėtis antra.
Nepaisoma EBM potipio.„Ekstruzijos mašina“ nėra specifikacija. Nepertraukiama mašina negali suformuoti 60 l būgno, o per didelis akumuliatorius eikvoja energiją buteliams. Mūsųpenkių žingsnių atrankos vadovasvaikšto dydžių matematika.
Pokalbio apie defektus praleidimas.Kiekvienas tipas sugenda savaip, o mašinos specifikacija nusprendžia, kaip dažnai. Per mažo dydžio suspaudimas suteikia blykstės kiekvienam kadrui. Prieš pasirašydami perskaitykite mūsų defektų trikčių šalinimo vadovą ir paklauskite tiekėjo, kaip mašina apsaugo nuo kiekvieno gedimo.
Dažnai užduodami klausimai
Kokie yra pagrindiniai pūtimo formavimo mašinų tipai?
Trys pagrindiniai pūtimo formavimo mašinų tipai yra ekstruzinis formavimas pūtimu (EBM), liejimas įpurškimu pūtimu (IBM) ir įpurškiamasis pūtimas (ISBM). EBM apima plačiausią gaminių asortimentą ir yra padalintas į ištisines mašinas mažiems konteineriams ir akumuliatorių mašinas didelėms dalims, tokioms kaip būgnai ir IBC talpyklos. IBM gamina mažus butelius su tiksliu kakliuku. ISBM gamina skaidrius PET butelius.
Kuo skiriasi ekstruzija ir įpurškimo pūtimas?
Ekstruzinis pūtimas formuoja tuščiavidurį išlydyto plastiko vamzdelį, tada išpučia jį formos viduje. Įpurškimo pūtimo formavimas pirmiausia įpurškia vientisą ruošinį su užbaigtu kaklu, tada išpučia ruošinį į galutinę formą. EBM tvarko plačiausią dydžių asortimentą – nuo butelių iki 2000 litrų talpos bakų. IBM tinka mažiems buteliams, kuriems reikia tikslių kaklelio matmenų, pvz., farmaciniams indams.
Kuris pūtimo liejimo mašinų tipas yra geriausias dideliems konteineriams, pvz., būgnams ir IBC talpykloms?
Akumuliatoriaus (sandėliavimo galvutės) ekstruzijos pūtimo formavimo mašinos gamina didelius konteinerius. Akumuliatorius sukaupia visą lydalo įkrovą, tada greitai jį iššauna – prieš tai, kai sunkus gabalas išsitiesia ir suplonėja nuo savo svorio. Kinggle akumuliatorių asortimentas apima nuo 20 litrų mašinų iki trijų cilindrų sistemų, skirtų 1000 litrų IBC bakams ir 2000 litrų konteineriams.
Kokio tipo pūtimo mašina gamina PET vandens butelius?
Įpurškimo tempimo pūtimo formavimo (ISBM) mašinos gamina skaidraus PET vandens ir gėrimų butelius. Procesas ištempia įkaitintą ruošinį išilgai jį pučiant, o tai išlygina polimerą ir suteikia PET skaidrumo bei stiprumo. Didelės apimties gėrimų gamyboje dominuoja dviejų pakopų ISBM, kai ruošiniai liejami atskirai ir vėliau pučiami.
Kiek kainuoja formavimo pūtimo mašina?
Kaina priklauso nuo mašinos tipo ir specifikacijos. Naudojant ekstruzijos pūtimo formavimą, kainų svarstyklės su konteinerio dydžiu, suspaudimo jėga, stoties skaičiumi, sluoksnių skaičiumi ir automatika aplink mašiną. Mažas butelių aparatas ir 1000 litrų IBC linija skiriasi dydžiu. Greičiausias būdas pasiekti realų skaičių yra nurodyta citata, pagrįsta jūsų dalies tūriu, medžiaga, sienelės storiu ir tiksline galia.
Žinote savo gaminį, nesate tikri dėl mašinos?
Jei vertinate savo gamybos linijos pūtimo liejimo mašiną, mūsų inžinierių komanda gali padėti jums nustatyti tinkamą tipą ir konfigūraciją pagal jūsų gaminio dydį, medžiagą ir gamybos tikslus. Siųskite detales ir mes atsakysime pateikdami konkrečią rekomendaciją, įskaitant sąžiningą persiuntimą, jei jūsų gaminys priklauso mašinai, kurios mes nesukuriame. Nuo 2002 m. kuria ekstruzijos pūtimo liejimo mašinas, komandoje dirba 15 inžinierių.
Paklauskite, kuri mašina tinka jūsų gaminiui →Trys tipai, viena taisyklė: gaminys pasirenka mašiną. PET buteliai patenka į ISBM. Tikslūs maži kakleliai atitenka IBM. Visa kita – nuo šampūno buteliukų iki 2000 litrų talpos talpyklų – priklauso ekstruziniam formavimui, padalijus tarptęstinisirakumuliatoriusmašinos. Paieškos lentelėje raskite savo produktą, tada įrenginio dydį nustatykite naudodamiatrankos vadovas.
